概述

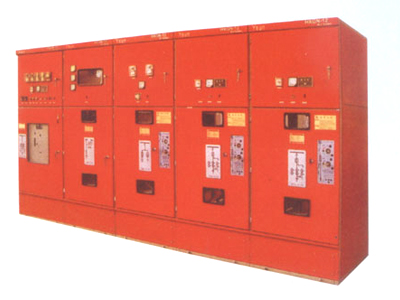

HXGN-12型系列高壓環網開關設備（簡稱環網柜），適用于三相交流12kV、50Hz的配電系統中。廣泛地用于城網建設和改造工程、工礦企業、高層建筑和公共設施等，作為環網供電單元和終端設備，起著電能的接受、分配和控制以及電氣設備的保護作用。
結構特點
環網柜采用負荷開關及負荷開關一熔斷器組合，進線柜采用真空斷路器進線，具有很寬的電流開斷范圍。柜體采用新穎的異型立柱及聯結器拼裝而成，由鋼板分隔成負荷開關室、母線室和儀表室，防護等級達IP2X
主要技術參數
|
項目 |
單位 |
參數 |
|
負荷開關 |
負荷開關－熔斷器組合電器 |
|
額定電壓 |
KV |
10（12） |
|
額定電流 |
A |
630 |
125 |
|
額定頻率 |
HZ |
50 |
|
4S熱穩定電流 |
KA |
20 |
|
|
額定動穩定電流 |
KA |
50 |
|
|
額定短路開斷電流 |
KA |
|
31.5 |
|
額定短路關合電流 |
KA |
50 |
80 |
|
額定轉移電流 |
A |
|
3150 |
|
額定有功負載開斷電流 |
A |
630 |
|
|
額定閉環開斷電流 |
A |
630 |
| |
