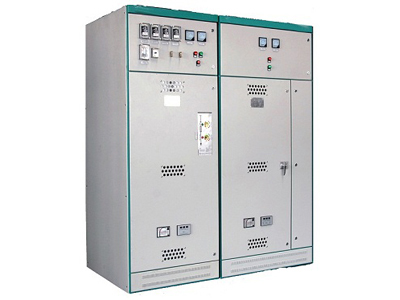

HXGN□-12固定式高壓環網柜適用于交流50Hz，額定電壓為10kV的三相環網和工業用電設備。以負荷開關切換負荷，以熔斷器作為短路保護起接收\分配電能和保護等作用，也適用于裝入箱式變電站中。本環網柜符合國家標準GB11022-89《高壓開關通用技術條件》及GB3906-91《3～35kV交流金屬封閉開關設備》的要求，并具有兩部提出的“五防”封閉功能。適用于工廠、學校、住宅小區、高層建筑等三相交流、系統電壓3~10 kV、額定頻率50Hz的配電系統，作為接受和分配電能之用，可用于環網供電和終端供電。
使用環境條件：
1、安裝地點：戶內：
2、海拔高度：不超過1000m：
3、環境溫度：不高于40℃，****氣溫不低于-15℃，日溫差不大于15℃：
4、相對濕度：月相對濕度平均值不超過90％
5、周?chē)h(huán)境應為沒有火災、****危險、嚴重污穢、化學腐蝕的場所：
6、地震烈度：不超過8度：
7、無經常性的劇烈震動：
注：產品使用環境條件超出以上規定者，用戶與制造廠協商。
|
序號 |
名稱 |
單位 |
配電真空符合開關及組合電器 |
|
FZN25-12/630 |
FZRN-12（D）/T-31.5 |
FZN25-12/630-20K |
|
1 |
額定電壓 |
kV |
12 |
|
2 |
額定頻率 |
Hz |
50 |
|
3 |
主母線額定電流 |
A |
630 |
|
4 |
額定短時耐受電流 |
kA /s |
20/2 |
|
20/2 |
|
5 |
額定峰時耐受電流 |
kA |
50 |
|
50 |
|
6 |
額定短路關合電流 |
kA |
50 |
|
50 |
|
7 |
額定有功負載開斷電流 |
A |
630 |
|
630 |
|
8 |
額定閉環開斷電流 |
A |
630 |
|
630 |
|
9 |
空載變壓器 |
kvA |
|
1600 |
|
|
10 |
額定電纜充電電流 |
A |
10 |
10 |
10 |
|
11 |
額定短路開斷電流 |
kV |
|
31.5 |
20（單分8次） |
|
12 |
額定開斷交接電流 |
A |
|
3150 |
|
|
13 |
工頻耐受電壓（1min） |
kV |
相間、相對地：42，隔離斷口間：48 |
|
14 |
雷電沖擊耐受電壓 |
kV |
相間、相對地：75，隔離斷口間：85（峰值） |
